Torre Joukovsky

1. Concepte i descripció general

La Torre Joukovsky és una torre de comunicacions òptiques (Torre Òptica) de 270 m. La seva característica principal és que el fust de betó armat està carenat amb perfils aerodinàmics que s'orienten automàticament el vent dominant i redueixen el coeficient de fregament de l'estructura. La primera idea es correspon amb uns dibuixos que vaig fer l'any 1998. El nom de la torre és en honor al científic, matemàtic, i enginyer rus Nikolai Iegórovitx Joukovsky (en rus Николай Егорович Жуковский), considerat com el pare de la hidrodinàmica i aerodinàmica moderna.

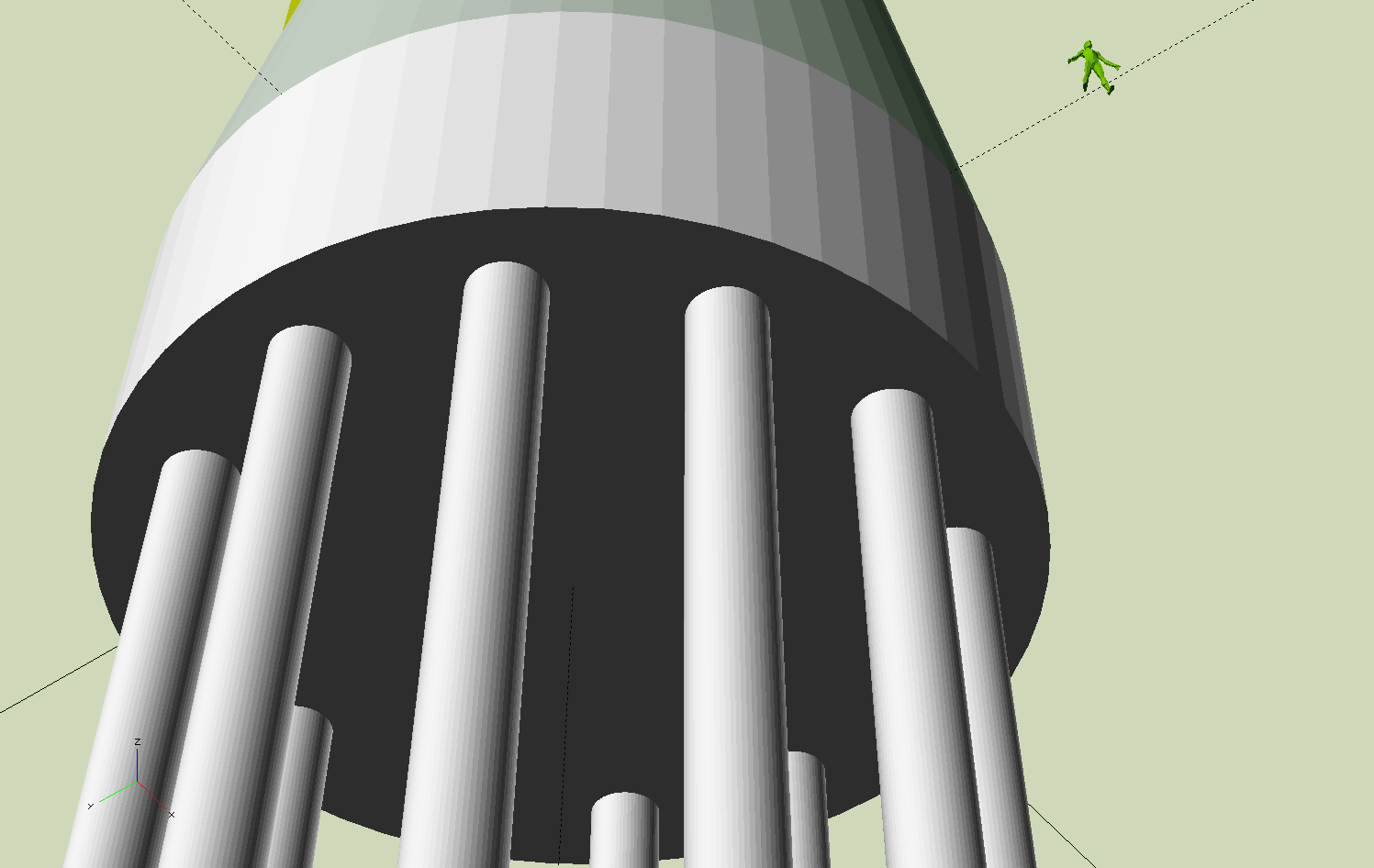

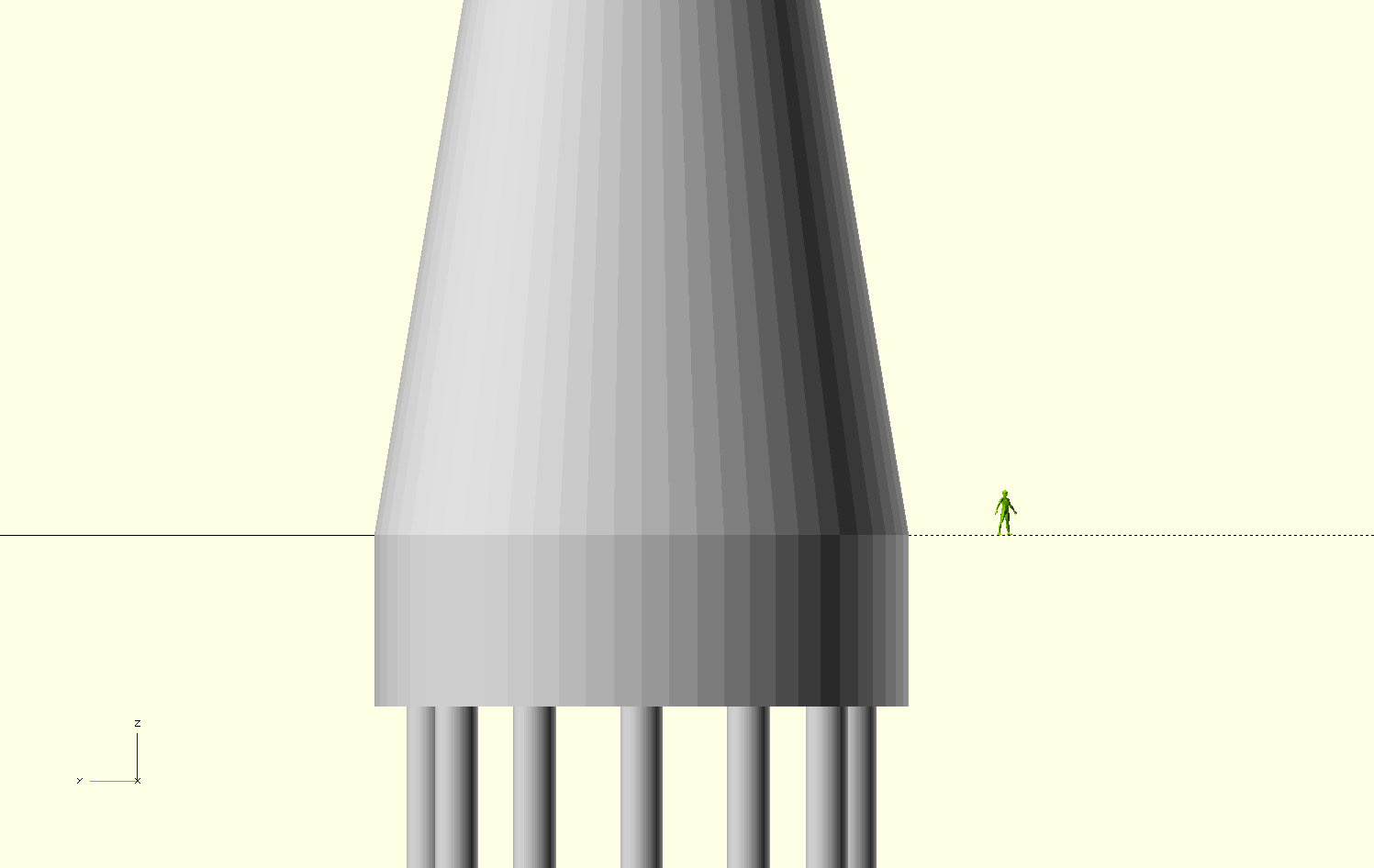

La torre proposada està formada per un fust de betó armat amb dos cossos troncocònics de secció anular. El primer cos te un diàmetre exterior a la base de 25 m que varia progressivament fins a 15 m a 30 m d'alçada. A partir d'allí continua el segon cos troncocònic de secció anular que redueix linealment el diàmetre fins a 10 m a la cota +270 m respecte de la base. La llosa de fonamentació te un gruix de 8 m i està encastada al terreny amb 12 pilons de 2 m de diàmetre i 35 m de profunditat (les dimensions dels fonaments s'ajustaran al terreny realment existent segons els resultats de l'estudi geotècnic).

La torre serà un model de 4 bits. Cada bit estarà format per un superled omnidireccional de 9 anells de 24 llumeneres LED (216 llumeneres per bit). El bit de valor 2^0 = 1 estarà a la cota +265 i serà de color vermell. El bit de valor 2^1 = 2 estàra 60 metres més avall, a la cota +205 i serà de color verd. El bit de valor 2^2 = 4 estarà a la cota +145 i serà de color groc. El bit de valor 2^3 = 8 estarà 60 metres més avall, a la cota +85 i serà de color blau. La interpretació i lectura dels nombres binaris s'explica a l'article general sobre la Torre Òptica.

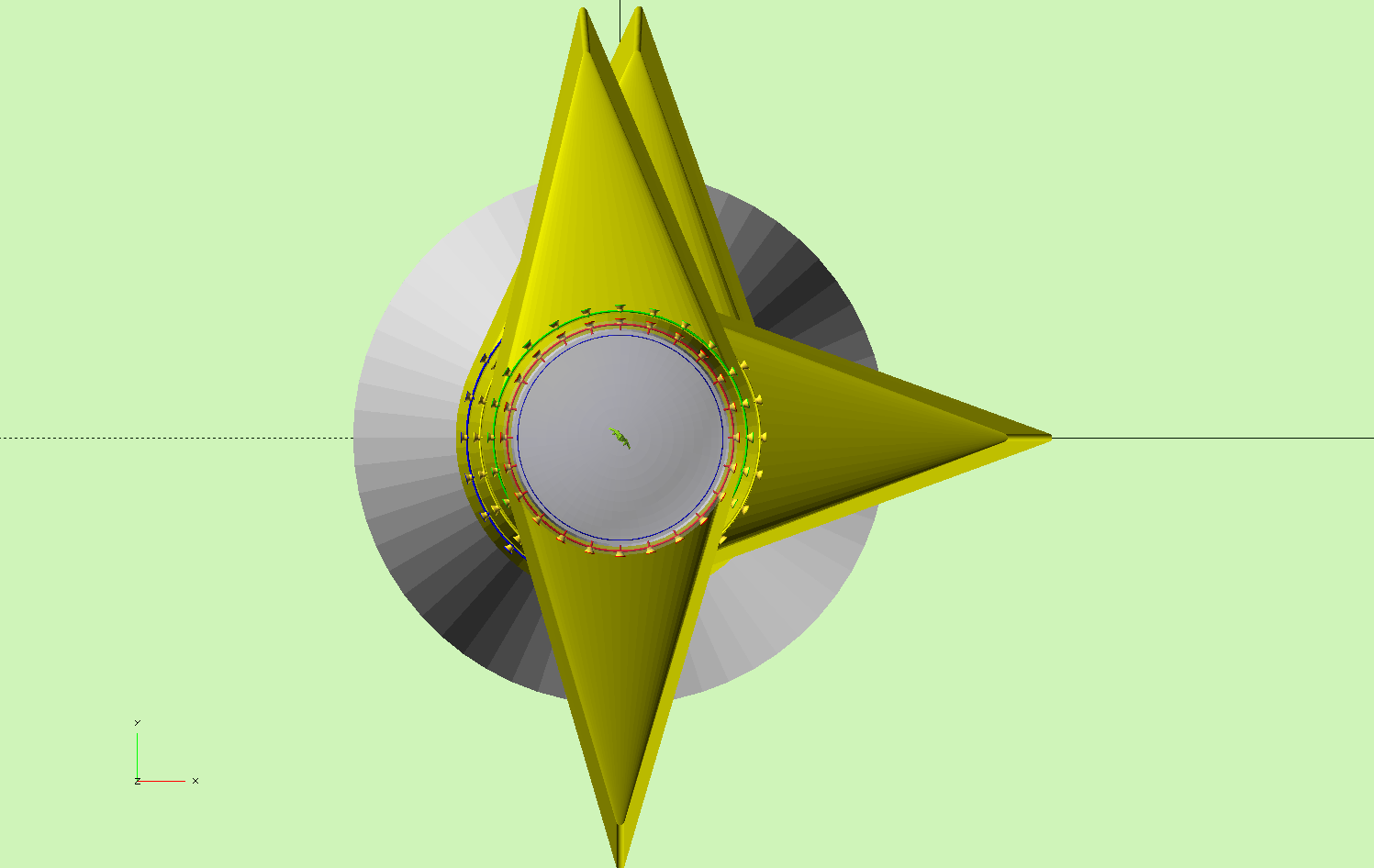

Entre cada conjunt de llumeneres es colocarà un carenat d'alumini o materials compostos, amb forma d'ala vertical de 50 m de llarg i perfil simètric que girarà lliurement al voltant de l'eix de la torre i sempre estarà orientat al vent predominant. Amb aquest carenat s'espera reduir el coeficient fregament aerodinàmic del fust de secció circular de 1.1 a 0.3 o menys. Caldrà estudiar els efectes del gradient del vent en intensitat i direcció, aixì com l'efecte de la turbulència.

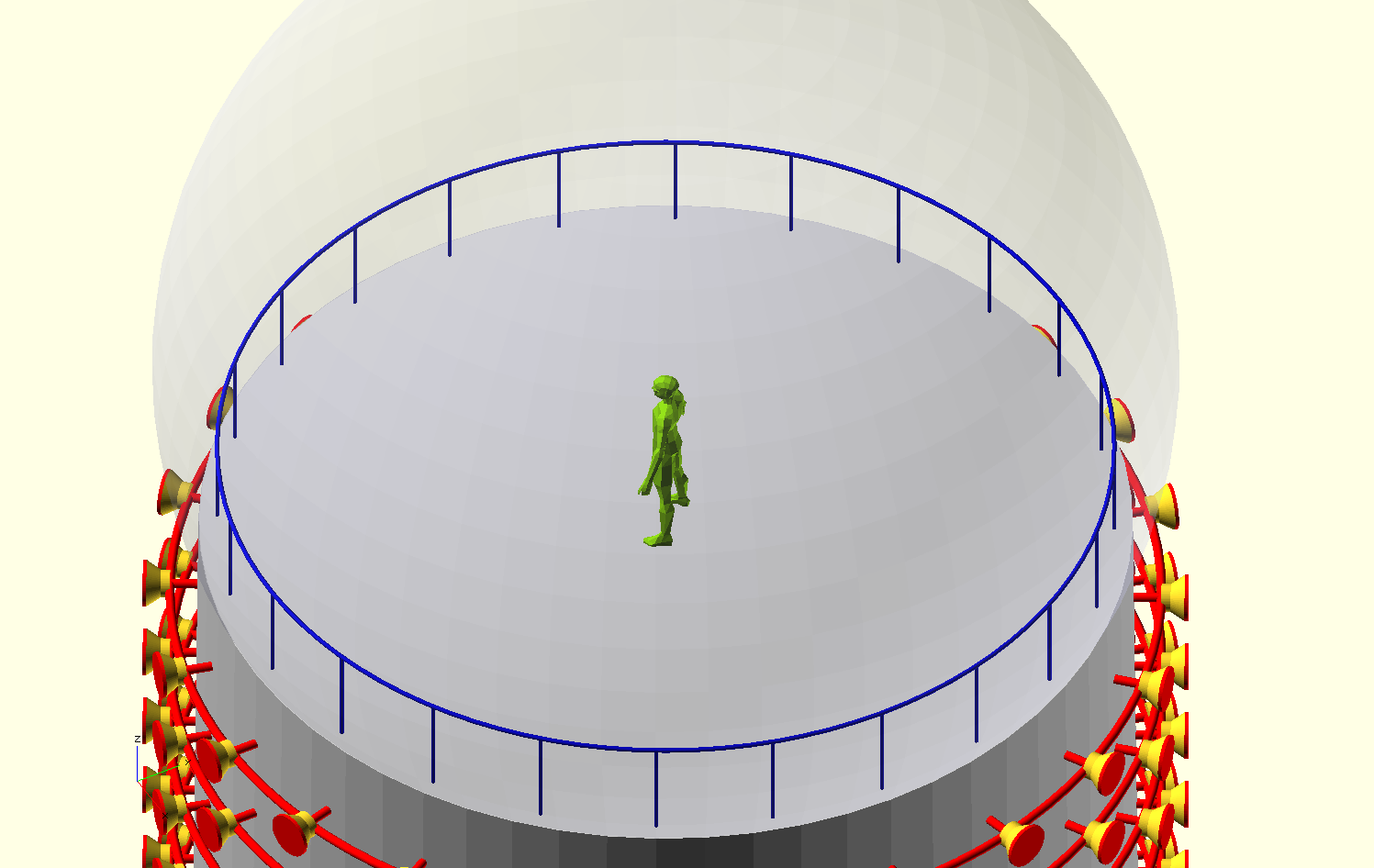

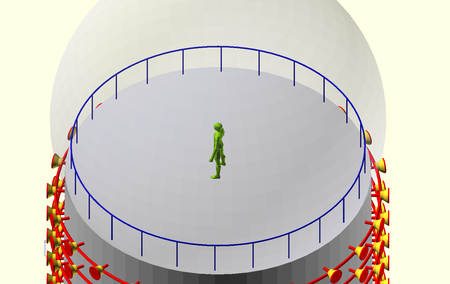

A la cota +270 m hi haurà un observatori panoràmic sota una cúpula transparent, al que s'accedirà per l'ascensor interior.

2. Model OpenSCAD de la Torre Joukovsky de 270 m

He modelitzat la Torre Joukovsky de 270 m amb el programari OpenSCAD, que permet dibuixar elements geomètrics amb instruccions de programació relativament simples. El codi font del model es pot descarregar aquí juntament amb un model .stl auxiliar.

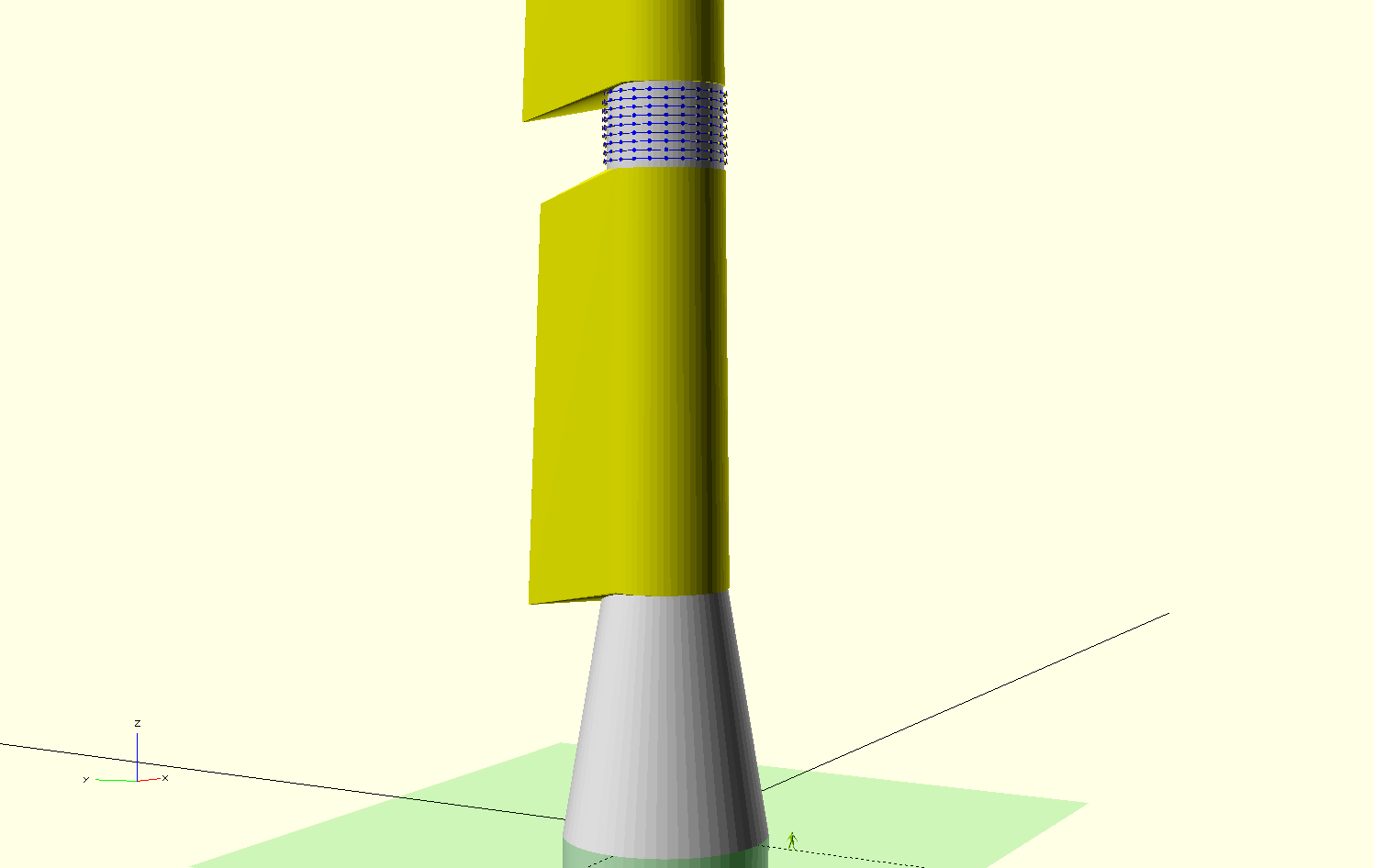

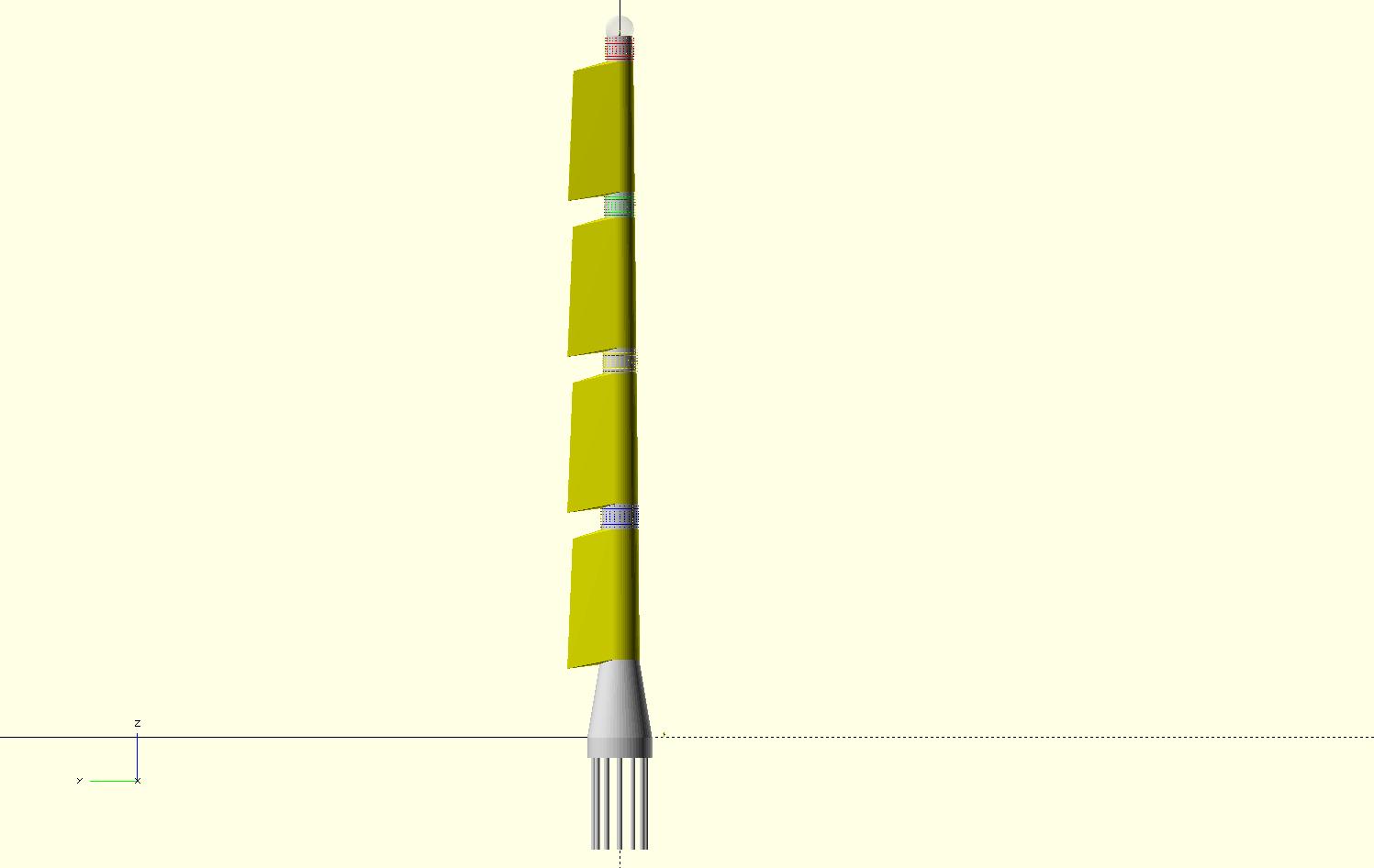

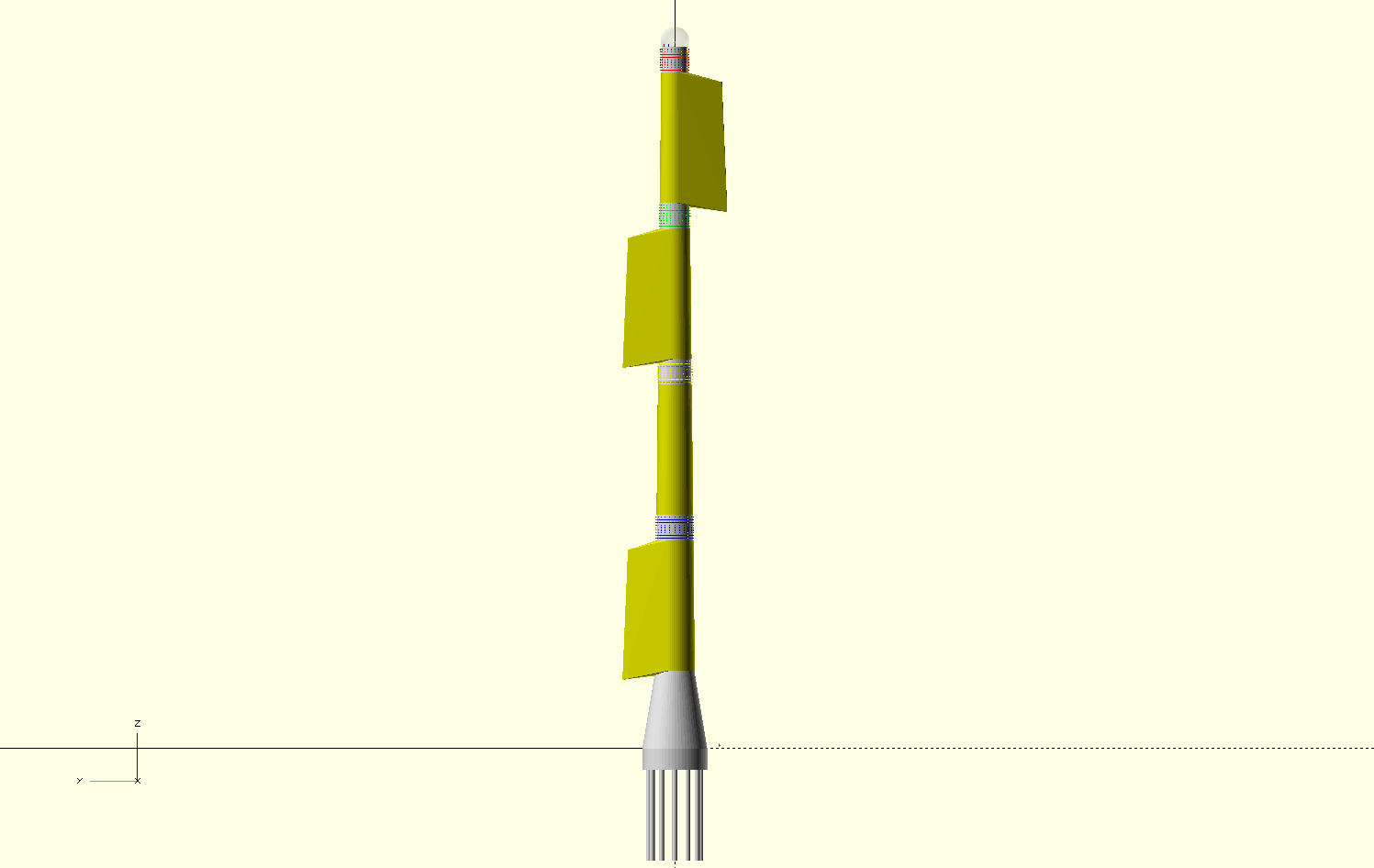

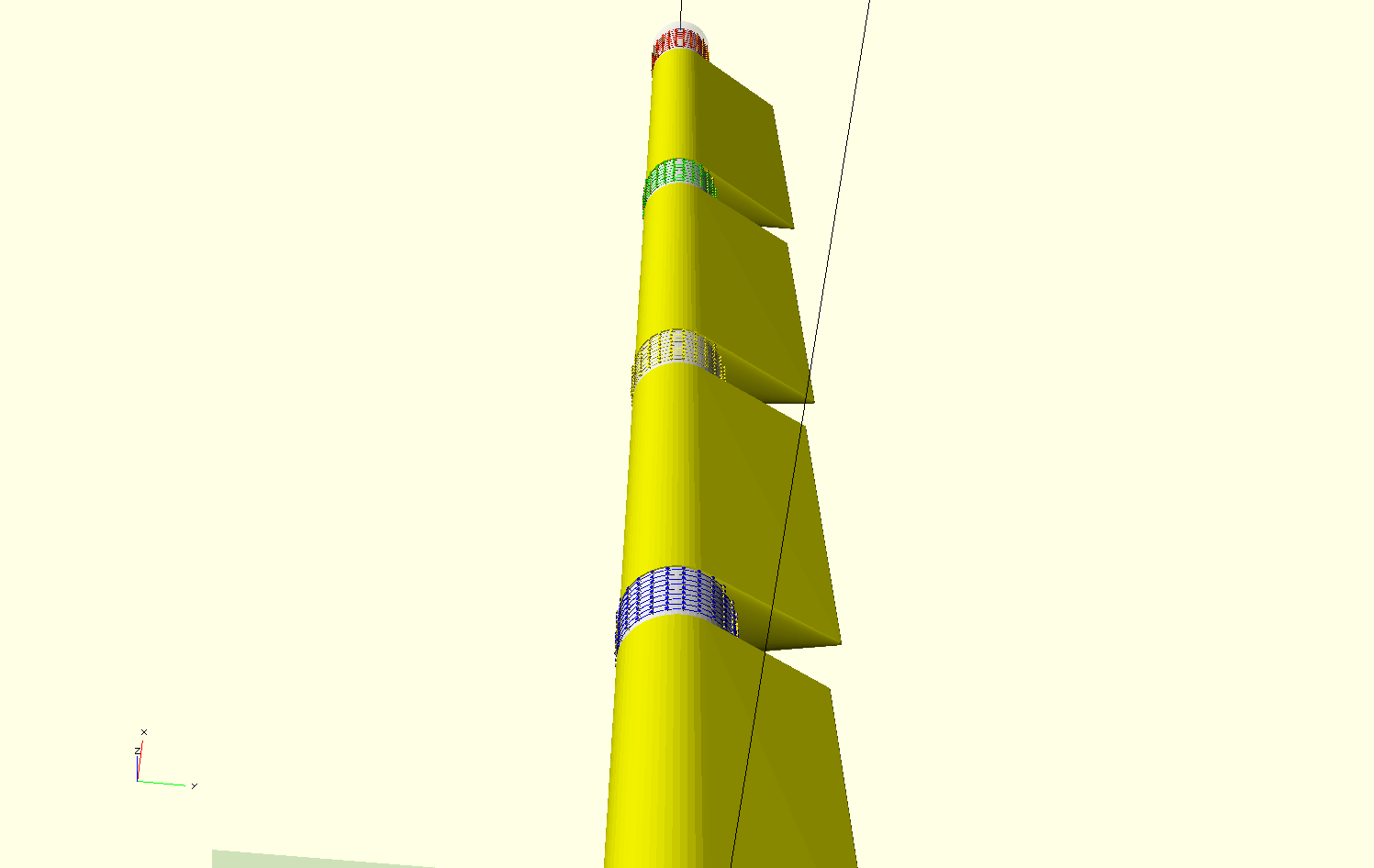

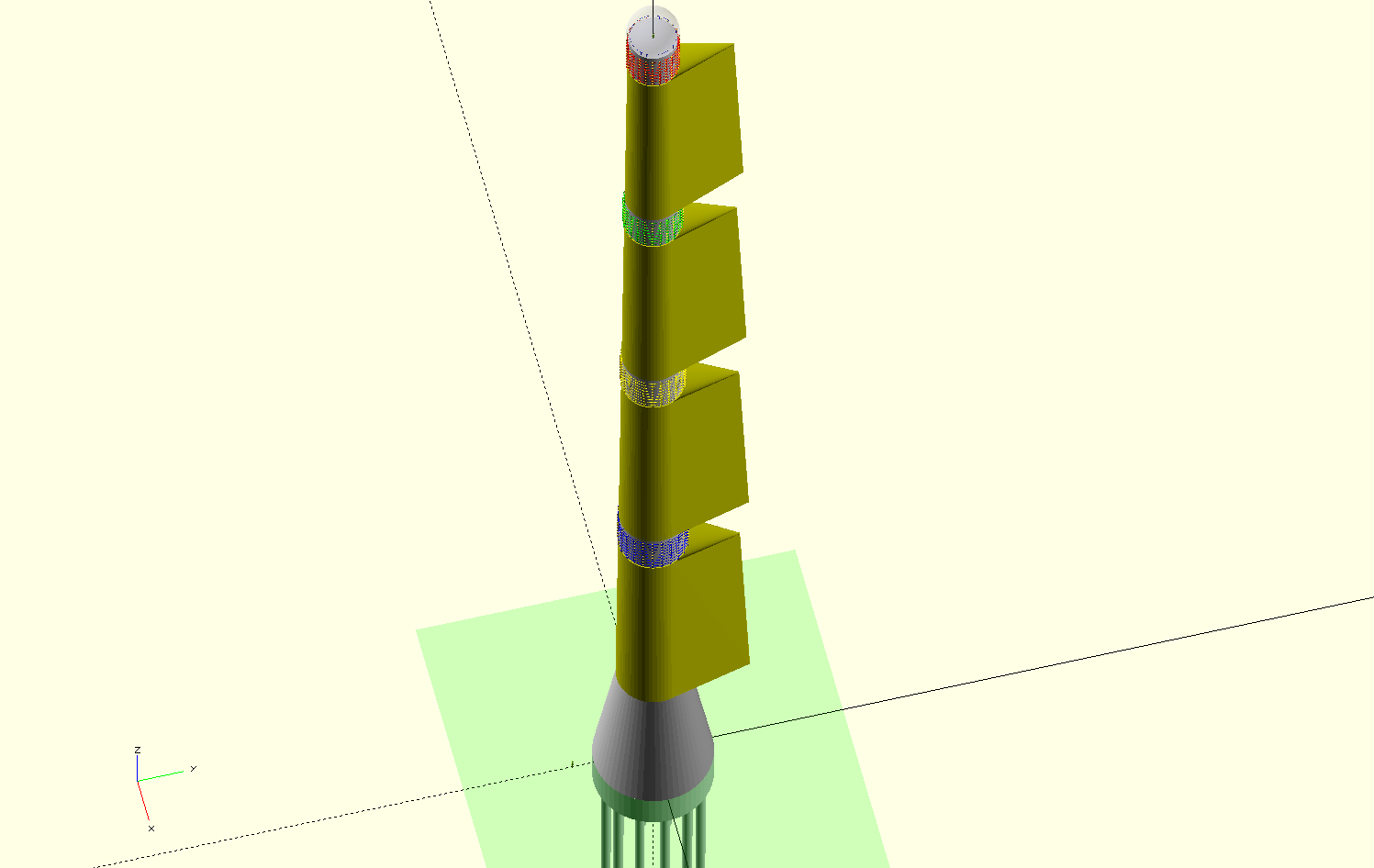

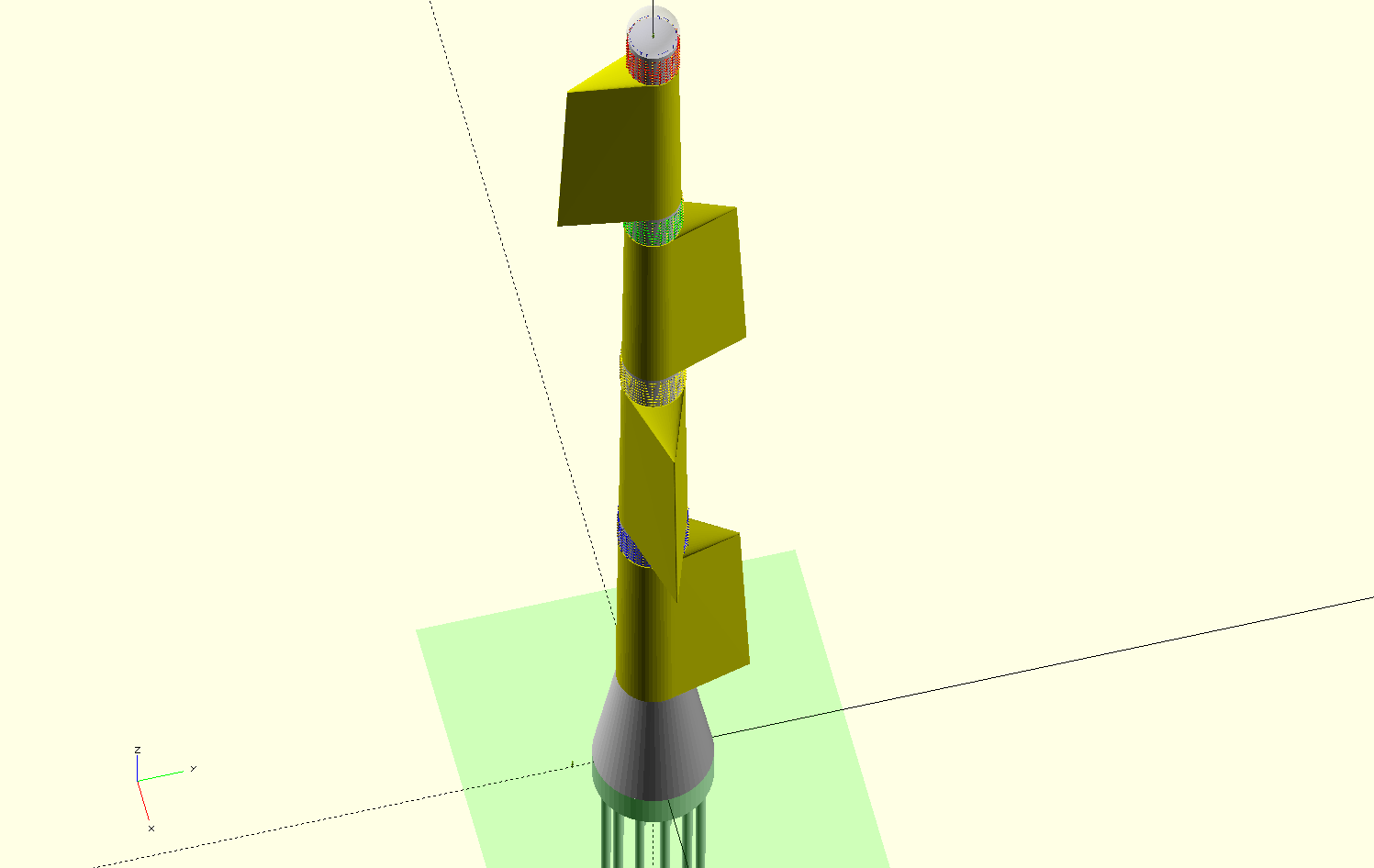

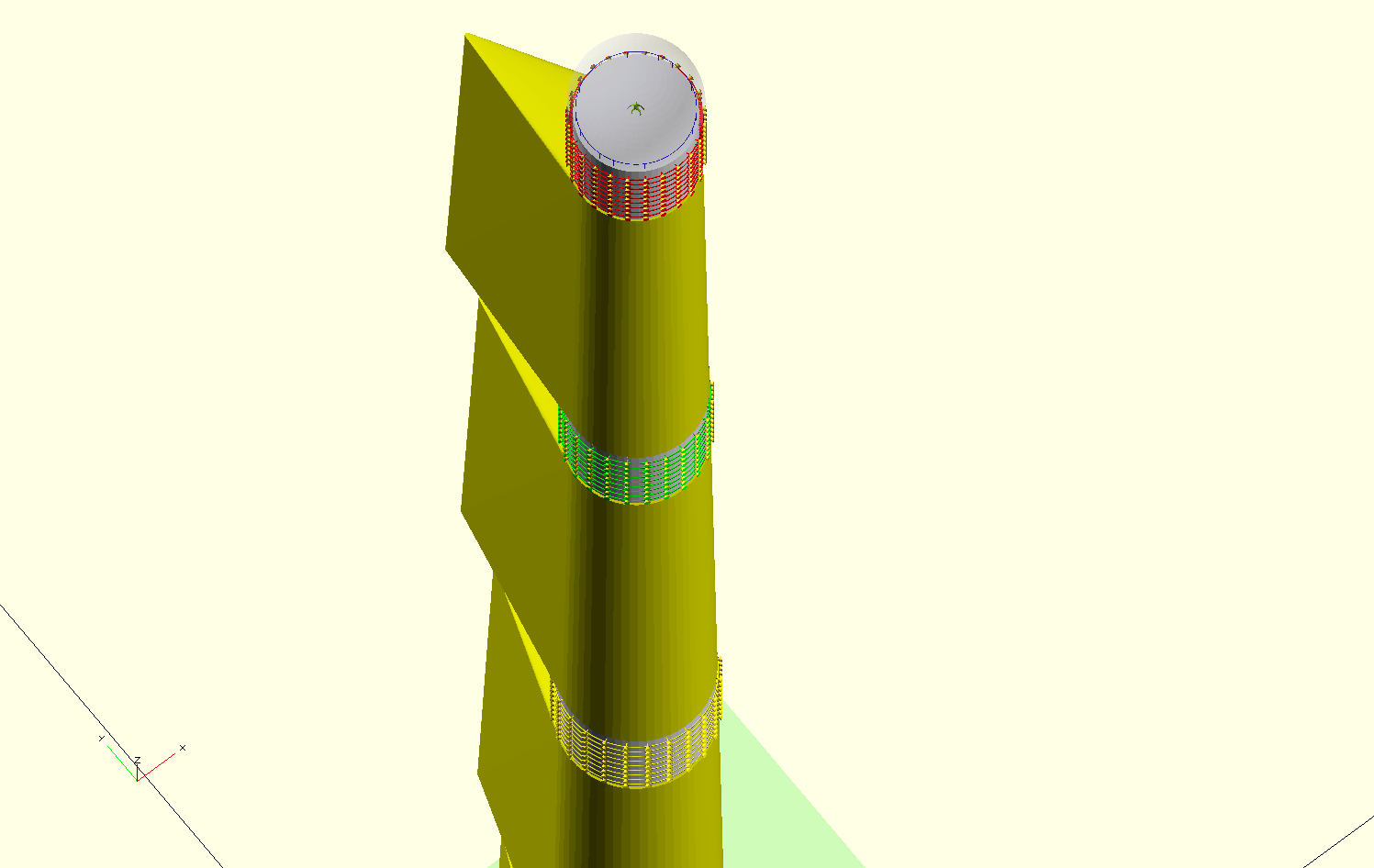

3. Algunes imatges del model de Torre Joukovsky
